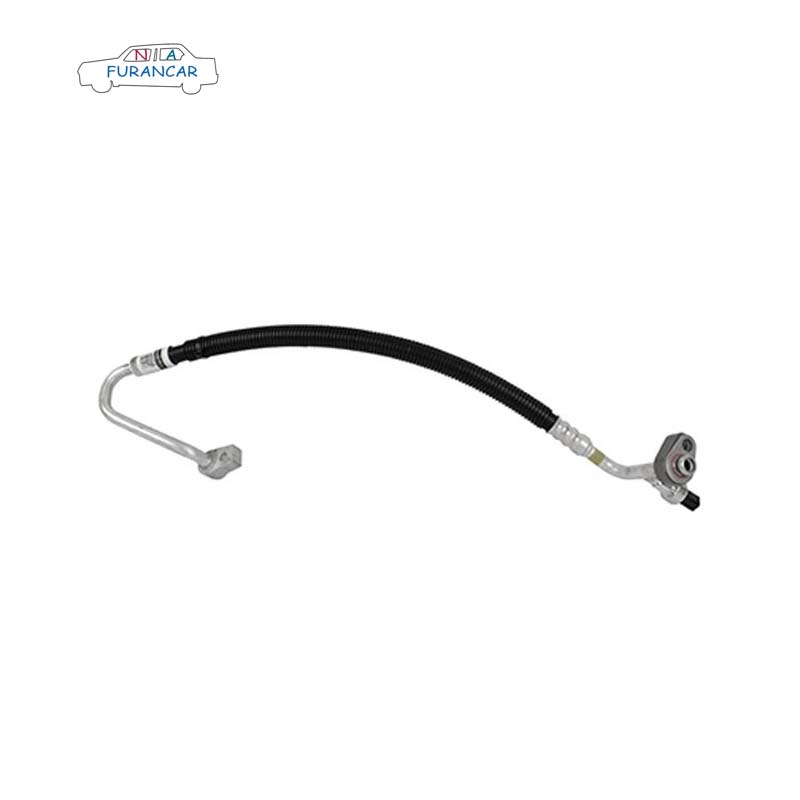

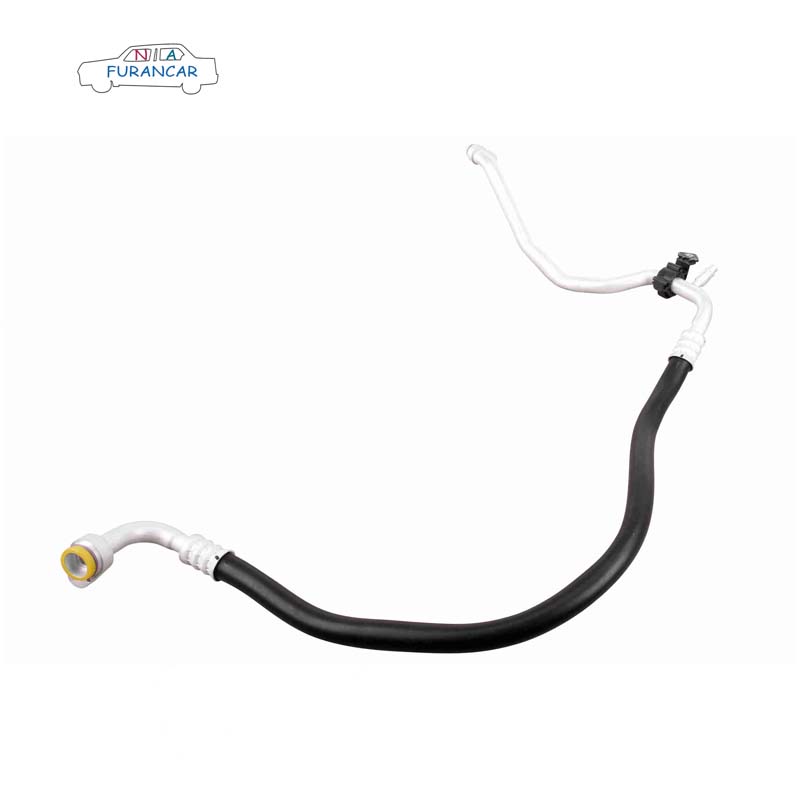

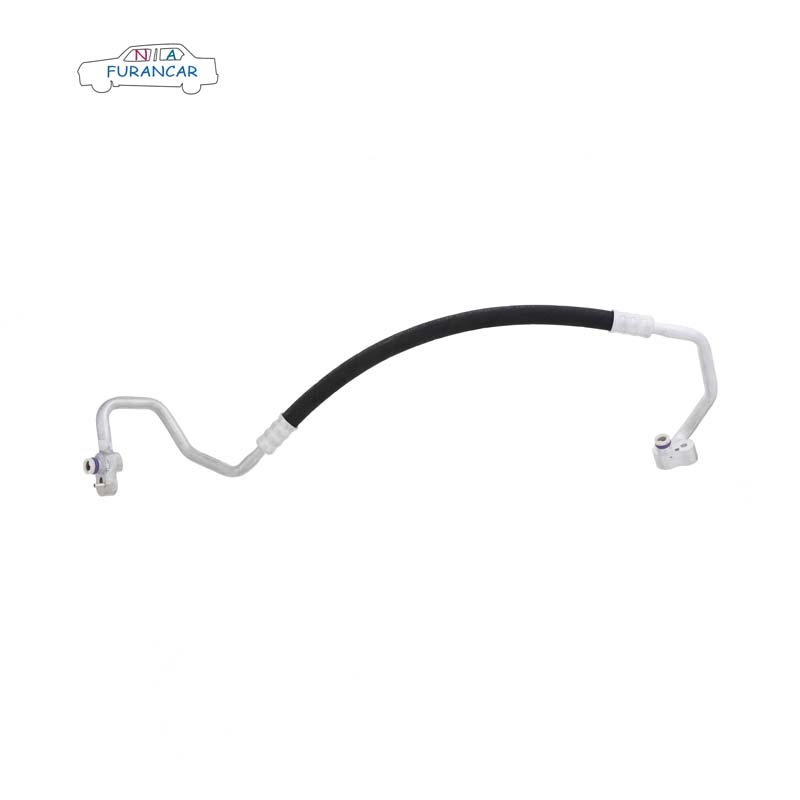

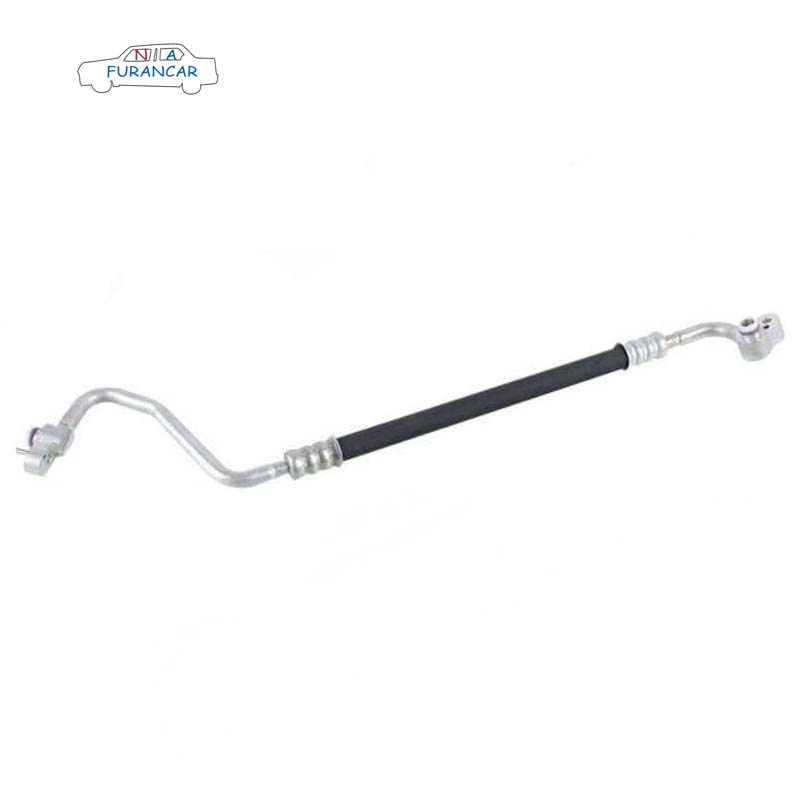

مع تزايد اهتمام صناعة السيارات بتقليل الوزن، وتحسين كفاءة استهلاك الوقود، وخفض التكاليف، أصبحت سبائك الألومنيوم الخيار الأمثل لتصنيع أنابيب تكييف الهواء في السيارات، وذلك بفضل خفة وزنها، وقوتها العالية، وموصلية حرارية ممتازة، ومقاومتها للتآكل. وباعتبارها مكونًا رئيسيًا ينقل غاز التبريد عالي الحرارة والضغط، فإن سلامة وموثوقية أنابيب تكييف الهواء تُعدّان في غاية الأهمية. ويُعتبر سُمك جدار الأنبوب أحد أهم معايير التصميم التي تحدد قوته ووزنه وتكلفته ومتانته. فالجدران الرقيقة جدًا قد تؤدي إلى تسربات أو حتى تمزقات في ظل ظروف التشغيل القاسية، مما يُشكل مخاطر على السلامة؛ في المقابل، تؤدي الجدران السميكة جدًا إلى زيادة تكاليف المواد والوزن الإجمالي للسيارة، وهو ما يتعارض مع التوجه نحو تقليل الوزن.

وبناءً على ذلك، يُعدّ التحديد والحساب العلمي والدقيق لسمك جدار أنابيب الألومنيوم المستخدمة في أنظمة تكييف الهواء في السيارات ذا أهمية قصوى لضمان جودة المنتج، والتحكم في التكاليف، وتحسين أداء المركبة. سيستعرض هذا التقرير بشكل منهجي الأسس التي يقوم عليها تحديد سمك الجدار، ويحلل نظرية الحساب الأساسية، ويعرض عملية حسابية كاملة بدءًا من اختيار المعايير وصولًا إلى تحليل النتائج.

أولاً: تعريف سُمك الجدار في أنابيب الألمنيوم لتكييف هواء السيارات والمعايير ذات الصلة

1. تعريف سمك الجدار

من الناحية الفيزيائية، يُشير سُمك جدار أنبوب الألومنيوم إلى المسافة بين جداريه الخارجي والداخلي، ويمكن التعبير عنه ببساطة بالمعادلة التالية: سُمك الجدار = (القطر الخارجي - القطر الداخلي) / 2. مع ذلك، في التطبيقات الهندسية، يتجاوز تعريف سُمك الجدار هذا بكثير. فهو مفهوم هندسي شامل، ينقسم أساسًا إلى جانبين رئيسيين:

سُمك الجدار الاسمي: هذه هي قيمة سُمك الجدار القياسية المحددة في الرسومات التصميمية لأغراض التعريف والطلب. وهي مواصفات تجارية مثالية، مثل 1.0 مم، 1.5 مم، إلخ.

الحد الأدنى المسموح به لسمك الجدار: هذا هو سُمك الجدار الذي يجب أن تستوفيه الأنابيب عند أضعف نقطة فيها، محسوبًا من التصميم مع مراعاة جميع عوامل الأمان. ونظرًا للانحرافات البُعدية الحتمية (التفاوتات) أثناء عملية التصنيع، سيختلف سُمك الجدار الفعلي للمنتج عن السُمك الاسمي. لذا، فإن الهدف الأساسي من التصميم هو ضمان أن يظل سُمك الجدار الفعلي، حتى في ظل أقصى تفاوت سلبي، أكبر من أو يساوي الحد الأدنى المسموح به لسُمك الجدار.

2. معايير صناعة السيارات الدولية (SAE/ISO)

جمعية مهندسي السيارات (SAE): نشرت جمعية مهندسي السيارات (SAE) عددًا كبيرًا من المعايير المتعلقة بمكونات السيارات. على سبيل المثال، يُعدّ معيار SAE J2064 معيارًا خاصًا بخراطيم تكييف الهواء في السيارات. ورغم عدم العثور في نتائج البحث على أي معيار من معايير SAE يتناول تحديدًا حساب سُمك جدار الأنابيب المصنوعة من الألومنيوم الصلب، إلا أن المعايير ذات الصلة تُحدد متطلبات واضحة لتصنيف ضغط النظام وخصائص أدائه (مثل مقاومة الضغط). وتؤثر هذه المتطلبات بدورها على مُدخلات التصميم الخاصة بسُمك الجدار.

المنظمة الدولية للتوحيد القياسي (ISO): على غرار جمعية مهندسي السيارات (SAE)، لدى المنظمة الدولية للمقاييس (ISO) معايير تتعلق بالأنابيب والضغط؛ فعلى سبيل المثال، يحدد معيار ISO 8434-2 تصنيفات الضغط لوصلات الأنابيب. ومع ذلك، لم يُعثر حتى الآن على معيار ISO محدد يتناول بشكل مباشر حساب سُمك جدار أنابيب الألمنيوم المستخدمة في أنظمة تكييف الهواء في السيارات.

بشكل عام، يُعدّ تحديد سُمك جدار أنابيب الألومنيوم المستخدمة في أنظمة تكييف الهواء في السيارات عملية متعددة المعايير والمستويات. وتسترشد هذه العملية بمعايير متخصصة مثل T/QCKT 003-2011، مع الاستناد إلى مبادئ تصميم معايير أنابيب الضغط العامة مثل GB/T 20801 وASME B31.3 فيما يتعلق بأساليب الحساب المحددة.

ثانيًا: الأساس النظري والمعايير الرئيسية لحسابات سُمك الجدار

1. المبادئ الحسابية الأساسية

أنبوب الألمنيوم المستخدم في تكييف هواء السيارات عبارة عن أسطوانة رقيقة الجدران تتعرض لضغط داخلي. والهدف الأساسي من حساب سُمك جدارها هو ضمان بقاء الإجهاد المحيطي المتولد في مادة جدار الأنبوب أقل من الإجهاد المسموح به للمادة في جميع ظروف التشغيل.

إن نموذج الحساب الأكثر أساسية والأكثر استخدامًا مشتق من نظرية أوعية الضغط ذات الجدران الرقيقة؛ وصيغته المبسطة (المعروفة أيضًا باسم صيغة بارلو المعدلة) هي كما يلي:

δ = (P × D) / (2 × [σ]) + C

أين:

• δ (أو t): الحد الأدنى لسمك الجدار المطلوب للحساب (مم)

• P: ضغط التصميم للأنابيب (ميجا باسكال)

• D: القطر الخارجي أو الداخلي للأنابيب (مم)؛ يختلف هذا قليلاً حسب الصيغة المستخدمة، ولكن عادةً ما يُستخدم القطر الخارجي في الحسابات المحافظة.

• [σ] (أو S): الإجهاد المسموح به للمادة عند درجة حرارة التصميم (ميجا باسكال)

• ج: سماحية سُمك الجدار نتيجة عوامل مثل التآكل أو التآكل أو التشغيل الآلي (مم)؛ بالنسبة لأنظمة تكييف الهواء النظيفة داخليًا، يمكن عادةً اعتبار هذه القيمة 0

• تتضمن الصيغ الأكثر تعقيدًا، مثل تلك الواردة في معيار ASME B31.3، عوامل مثل عامل وصلة اللحام (W)، وعامل الكتلة (E)، وعامل تصحيح درجة الحرارة الخاص بالمادة (Y). t = (P × D) / (2 × (S × E × W + P × Y))

هذه العوامل تجعل نتائج الحساب أكثر دقة وأمانًا، لكن المبدأ الأساسي يبقى دون تغيير.

2. تحليل معايير الإدخال الرئيسية

تعتمد حسابات سمك الجدار الدقيقة على معايير إدخال دقيقة.

ضغط التصميم (P):

يُعد ضغط التصميم أحد أهم معايير الإدخال في حسابات سُمك الجدار. فهو ليس مجرد متوسط ضغط التشغيل للنظام، بل هو أعلى قيمة ضغط من المحتمل أن يواجهها النظام خلال فترة خدمته، مع إضافة هامش أمان إلى هذه القيمة.

مناطق الضغط: ينقسم نظام تكييف الهواء في السيارة إلى قسمين: قسم الضغط العالي وقسم الضغط المنخفض. ويتعرض قسم الضغط العالي (من مخرج الضاغط إلى صمام التمدد) لضغوط أعلى.

نطاق الضغط:

• يكون ضغط التشغيل على جانب الضغط المنخفض عادةً بين 0.15 و 0.25 ميجا باسكال (1.5-2.5 بار).

• يتراوح ضغط التشغيل على جانب الضغط العالي عادةً بين 1.3 و 1.7 ميجا باسكال (13-17 بار)، ولكنه يختلف اختلافًا كبيرًا اعتمادًا على عوامل مثل درجة الحرارة المحيطة وسرعة المحرك وشحنة المبرد.

تشير معايير الصناعة والاختبارات العملية إلى أن ضغط التشغيل على جانب الضغط العالي يجب ألا يقل عن 3.5 ميجا باسكال. بل إن بعض المعايير تشترط إجراء اختبار تثبيت الضغط عند 3.53 ميجا باسكال للتأكد من عدم وجود تسريب.

أساس الاختيار:

وبالتالي، عند حساب سمك جدار الأنابيب ذات الضغط العالي، يتم عادةً تحديد ضغط التصميم (P) عند قيمة أعلى بكثير من متوسط ضغط التشغيل - على سبيل المثال، 4.0 ميجا باسكال أو حتى أعلى - لمراعاة جميع ضغوط الذروة العابرة المحتملة ولتوفير هامش الأمان المطلوب وفقًا للمعايير.

الإجهاد المسموح به (σ أو S):

الإجهاد المسموح به هو أقصى إجهاد يمكن أن تتحمله المادة دون أن تتعرض لتشوه دائم أو انهيار. وهو يعكس بشكل مباشر "مقاومة" المادة.

المواد الشائعة:

عادة ما تُصنع أنابيب الألومنيوم لأنظمة تكييف الهواء في السيارات من سبائك الألومنيوم التي توفر قوة جيدة وقابلية للتشكيل، مثل 3103-H12 و 6063-T6 و 6061-T6.

معايير القوة:

تُحدد الإجهادات المسموح بها عادةً بناءً على مقاومة الخضوع للمادة أو مقاومتها القصوى للشد. مقاومة الخضوع هي النقطة الحرجة التي تبدأ عندها المادة بالخضوع للتشوه اللدن؛ وهي معيار التصميم الأكثر تحفظًا وشيوعًا.

الخواص الميكانيكية لسبائك الألومنيوم 6061-T6: وفقًا للبيانات، فإن الخواص الميكانيكية النموذجية لسبائك الألومنيوم 6061-T6 هي:

• الحد الأدنى لقوة الخضوع: حوالي 240-241 ميجا باسكال (35000 رطل لكل بوصة مربعة)

• الحد الأدنى لقوة الشد القصوى: حوالي 290 ميجا باسكال (42000 رطل لكل بوصة مربعة)

عامل الأمان:

لا يُمثل الإجهاد المسموح به ببساطة مقاومة الخضوع، بل يُحسب بقسمة مقاومة الخضوع على معامل أمان. وتعتمد قيمة معامل الأمان على مدى أهمية التطبيق، وعدم اليقين في الحمل، وثبات جودة المادة، ومتطلبات المعايير ذات الصلة؛ ويتراوح عادةً بين 1.5 و3.0. [σ] = مقاومة الخضوع / معامل الأمان

تأثيرات درجة الحرارة:

يختلف الإجهاد المسموح به للمادة باختلاف درجة الحرارة. ورغم أن نطاق درجة حرارة تشغيل أنابيب تكييف الهواء (من -40 درجة مئوية إلى +125 درجة مئوية) له تأثير طفيف نسبيًا على قوة سبائك الألومنيوم مقارنةً بالفولاذ، إلا أنه لا يزال من الضروري الرجوع إلى جداول بيانات الإجهاد المسموح به للمواد ذات الصلة عند درجة حرارة التصميم عند إجراء أعمال التصميم الدقيق.

ثالثًا: مثال على عملية حساب سمك جدار أنابيب الألومنيوم في أنظمة تكييف الهواء في السيارات

1. ملاحظات تمهيدية

ملاحظة هامة: بعد تحليل شامل لنتائج البحث، لم يتم العثور على أي مصادر متاحة للعموم تقدم مثالاً رسمياً كاملاً لحسابات سُمك جدار أنابيب الألمنيوم لأنظمة تكييف الهواء في السيارات، بما في ذلك بيانات الإدخال ونتائج الإخراج. عادةً ما تُشكل هذه الحسابات جزءاً من عمليات التصميم الأساسية الداخلية والملكية الفكرية لمصنعي المعدات الأصلية أو موردي المستوى الأول.

وبناءً على ذلك، سيُقدّم هذا القسم مثالاً حسابياً افتراضياً منطقياً ودقيقاً، مدعوماً بالبيانات، استناداً إلى الأسس النظرية المذكورة آنفاً والبيانات المُجمّعة من نتائج البحث. والهدف هو توضيح عملية حساب سُمك الجدار برمتها بوضوح، بدلاً من تقديم "إجابة نمطية" قابلة للتطبيق مباشرةً.

2. سيناريو الحساب

موضوع الحساب: أنابيب الألمنيوم على جانب الضغط العالي لنظام تكييف الهواء في سيارة الركاب.

القطر الخارجي (D) للأنبوب: 12.0 مم (مواصفات شائعة).

مادة الأنابيب: أنابيب من سبائك الألومنيوم غير الملحومة 6061-T6.

3. اختيار معلمات الإدخال وأسبابها

ضغط التصميم (P):

الأساس: بالنظر إلى التقلبات الكبيرة في ضغط التشغيل على جانب الضغط العالي، ووفقًا لمعايير الصناعة التي تتطلب مقاومة ضغط لا تقل عن 3.5 ميجا باسكال، ولمعالجة ارتفاعات الضغط الناتجة عن أعطال النظام (مثل فشل مروحة التبريد)، فقد اخترنا ضغط تصميم متحفظ.

القيمة: P = 4.2 ميجا باسكال (هذه القيمة قريبة أيضًا من أقصى ضغط تشغيل محدد في QC/T 669-2019)

الإجهاد المسموح به (σ):

الأساس: المادة المستخدمة هي 6061-T6، والتي تتميز بحد أدنى لقوة الخضوع يبلغ حوالي 241 ميجا باسكال عند درجة حرارة الغرفة. ونظرًا لمتطلبات السلامة الصارمة لمكونات السيارات وظروف التشغيل المعقدة، مثل الاهتزازات والتغيرات الحرارية، فقد اخترنا معامل أمان (SF) متحفظًا نسبيًا. نفترض أن SF = 2.5.

الحسابات والقيم:

[σ] = قوة الخضوع / SF = 241 ميجا باسكال / 2.5 = 96.4 ميجا باسكال
[σ] = 96.4 ميجا باسكال

مواصفات أخرى:

القطر الخارجي (D): 12.0 مم

بدل التآكل (C): نظرًا لأن أنظمة تكييف الهواء في السيارات أنظمة مغلقة ونظيفة، فإن خطر التآكل الداخلي منخفض للغاية. لذلك، يُعتبر بدل التآكل (C) مساويًا لصفر مم.

4. إجراءات الحساب

الخطوة 1: تحديد صيغة الحساب
ولتوضيح الأمر، سنستخدم صيغة بارلو المبسطة المذكورة سابقاً، وهي كافية للتصميم الهندسي الأولي:

الخطوة الثانية: استبدل القيم لإجراء العملية الحسابية
أدخل المعلمات المختارة في الصيغة:
δ_min = (4.2 ميجا باسكال × 12.0 مم) / (2 × 96.4 ميجا باسكال) + 0
δ_min = 50.4 / 192.8
δ_min ≈ 0.261 مم
الخطوة 3: تفسير النتائج
تشير النتيجة المحسوبة، δ_min ≈ 0.261 مم، إلى أنه من الناحية النظرية، لكي يتحمل أنبوب الألومنيوم هذا ضغط التصميم البالغ 4.2 ميجا باسكال بأمان، يجب ألا يقل سمك الجدار عند أي نقطة عن 0.261 مم.

5. تحليل النتائج والاختيار النهائي

إن القيمة المحسوبة البالغة 0.261 مم هي مجرد الحد الأدنى النظري لسمك الجدار، ولا يجوز بأي حال من الأحوال اعتبارها سمك الجدار الاسمي النهائي. يجب أيضًا مراعاة العوامل الرئيسية التالية: التفاوتات المسموح بها في التصنيع: أثناء عملية البثق أو السحب، سيحدث تفاوت معين في سمك جدار أنابيب الألومنيوم. بافتراض، وفقًا لمعيار معين (على سبيل المثال، T/QCKT 003-2011، الذي لا تتوفر له قيم محددة)، فإن التفاوت المسموح به في سمك الجدار هو ±10%. هذا يعني أنه لضمان ألا يقل سمك أرق نقطة عن 0.261 مم، يجب أن يستوفي سمك الجدار الاسمي (t_nominal) الشروط التالية:

إضافةً إلى المتانة، يجب أن يفي سُمك الجدار بمتطلبات عملية التصنيع، مثل ثني الأنابيب ووصلاتها (كالتوسيع واللحام). فالأنابيب ذات الجدران الرقيقة للغاية عُرضة للتجعد أو التشقق أثناء الثني.

مقاومة الإجهاد الناتج عن الاهتزاز:

تتعرض أنابيب السيارات لاهتزازات مطولة، مما يتطلب سماكة جدار كافية لمقاومة التلف الناتج عن الإجهاد. ويتم التحقق من ذلك عادةً من خلال اختبارات معملية مكثفة ومحاكاة باستخدام برامج الهندسة بمساعدة الحاسوب (CAE)، بدلاً من الاعتماد على حسابات الضغط الساكن فقط.

الاختيار المعياري:

يقوم مصنعو أنابيب الألومنيوم عمومًا بإنتاج سلسلة المواصفات القياسية فقط، مثل 0.5 مم، 0.8 مم، 1.0 مم، 1.25 مم، 1.5 مم، إلخ.

القرار النهائي:
مع الأخذ في الاعتبار جميع العوامل المذكورة أعلاه، حتى لو كان الحد الأدنى المحسوب لسمك الجدار 0.29 مم فقط (مع مراعاة التفاوتات المسموح بها)، فإن المهندس لن يختار أبدًا مثل هذا السمك المفرط. بدلاً من ذلك، سيختار سمكًا من المواصفات القياسية لا يفي بمتطلبات القوة فحسب، بل يحقق أيضًا التوازن الأمثل بين سهولة التصنيع ومقاومة الإجهاد والتكلفة. في هذه الحالة، يُعدّ سمك 1.0 مم أو 1.25 مم خيارين أكثر واقعية وموثوقية لسمك الجدار الاسمي. يضمن هذا الاختيار هامش أمان عالٍ جدًا لمراعاة الأحمال الديناميكية والشكوك التي لا يغطيها النموذج الحسابي بشكل كامل.

رابعاً: الاستنتاجات وتوجهات البحث المستقبلية

لا يُحدد سُمك جدار أنابيب الألمنيوم المستخدمة في تكييف هواء السيارات بقيمة عددية واحدة، بل يخضع لمعايير محددة مثل معيار "أنابيب وتجميعات الألمنيوم لتكييف هواء السيارات" (T/QCKT 003-2011)، الذي يُحدد متطلبات الأداء العامة. تُحدد القيم الدنيا المسموح بها من خلال حسابات هندسية تستند إلى نظرية أنابيب الضغط العامة (مثل GB/T 20801 وASME B31.3). أما القيم الاسمية، فتُختار في النهاية مع مراعاة عمليات التصنيع والتكاليف والمواصفات القياسية.

العناصر الأساسية للحساب: يكمن جوهر حساب سُمك الجدار في التحقق من المتانة استنادًا إلى مبادئ ميكانيكا المواد. أهم مُدخلات الحساب هي ضغط التصميم (P) والإجهاد المسموح به للمادة (σ). يتطلب تحديد هذه المُدخلات فهمًا دقيقًا لظروف تشغيل النظام وتطبيق عوامل الأمان المناسبة.

تشير هذه الدراسة إلى صعوبة بالغة في الحصول على جداول محددة لقيم سماكة الجدران، ونطاقات التفاوت المسموح بها، وأمثلة حسابية رسمية مفصلة عبر القنوات العامة. وتشكل هذه المعلومات إلى حد كبير الأصول التقنية الأساسية لمصنعي السيارات وموردي المكونات.

الجمع بين النظرية والتطبيق: يُعدّ الحد الأدنى لسمك الجدار المُستنتج من الحسابات النظرية مجرد نقطة انطلاق للتصميم. أما الاختيار النهائي لسمك الجدار فهو عملية اتخاذ قرار شاملة يجب أن تأخذ في الحسبان عوامل عملية مثل دقة التصنيع، وعمليات الثني، ومقاومة الاهتزاز والإجهاد، والتوريد القياسي.
