يجب أن تشمل اعتبارات التصميم ليس فقط عمليات التصنيع، بل أيضًا سهولة التجميع لمصنعي المعدات الأصلية. خلال مرحلة الإنتاج التجريبي لطراز سيارة جديد، ظهرت صعوبات متكررة في تجميع أنابيب تبريد مكيف الهواء، مما أدى إلى تكاليف إعادة تصميم باهظة لاحقًا. من خلال تطبيق الهندسة المتزامنة للتجميع النهائي، تم تطبيق تحليل التجميع الافتراضي وقيود التصميم أثناء تطوير أنابيب التبريد. وقد ساهم هذا النهج بفعالية في خفض تكاليف الإنتاج خلال التجميع النهائي وتعزيز كفاءة التصنيع. توضح هذه الورقة البحثية تحديات التجميع والتصميم التي وُوجهت في تحليل الهندسة المتزامنة لأنابيب تبريد مكيف الهواء، إلى جانب الحلول المناسبة. كما تقدم إرشادات قيّمة لتطوير أنظمة أنابيب التبريد في طرازات السيارات الجديدة.

مقدمة في الهندسة المتزامنة للتجميع النهائي

يشير مصطلح الهندسة المتزامنة للتجميع النهائي إلى عملية تشارك فيها عمليات التجميع النهائي بشكل متزامن في مراحل تصميم وتطوير السيارات. وتشمل هذه العملية بشكل أساسي إجراء تحليلات لعمليات النماذج الرقمية للتجميع، وخطوط الإنتاج، والمعدات، وإجراءات التجميع، مما يوفر تعديلات عملية قابلة للتطبيق لفريق التصميم. ويهدف هذا النهج بشكل رئيسي إلى تحديد ومعالجة المشكلات المحتملة في تصميم المنتج خلال مراحل تصميم الرسومات وإنشاء النماذج الرقمية. ويتيح ذلك اتخاذ تدابير استباقية لمواجهة المشكلات المحتملة أثناء تنفيذ العملية، مما يضمن جدوى إنتاج نماذج المركبات الجديدة وتوافقها مع المعدات والأدوات.

تجميع وتصميم أنابيب تكييف الهواء

1. مكونات نظام أنابيب التبريد لتكييف الهواء في المقصورة الأمامية للسيارة

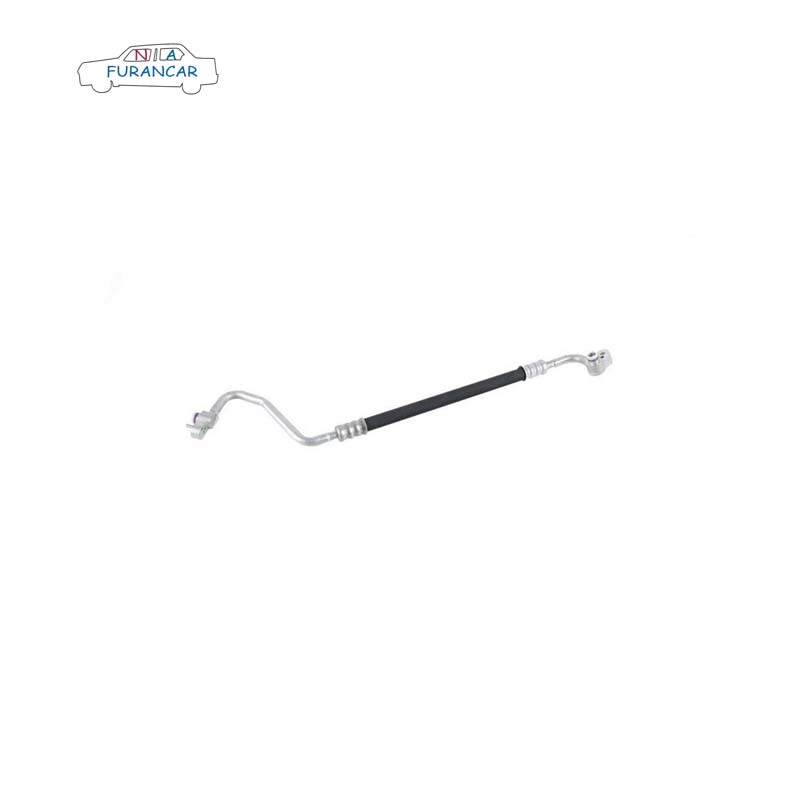

تتألف أنابيب التبريد الخاصة بتكييف الهواء بشكل أساسي من مجموعة أنابيب تكييف الهواء عالية/منخفضة الضغط، ومجموعة أنابيب عادم تكييف الهواء II، ومجموعة أنابيب عادم تكييف الهواء I (والتي يمكن دمجها مع المجموعة II حسب جدوى التجميع)، ومجموعة أنابيب تكييف الهواء منخفضة الضغط I، ومجموعة أنابيب تكييف الهواء عالية الضغط I (والتي يمكن دمجها مع مجموعة أنابيب الضغط العالي/المنخفض حسب جدوى التجميع).

2. مشاكل التصميم والتجميع في أنابيب تبريد مكيفات الهواء

(1) عند نقطة التوصيل بين مجموعات أنابيب الضغط العالي/المنخفض وصمام التمدد الخاص بنظام التكييف والتهوية، تكون الحشيات الرغوية المدمجة في أنابيب الضغط العالي/المنخفض سميكة وصلبة بشكل مفرط. وهذا يُسبب تداخلاً كبيراً مع اللوحة الأمامية، مما يجعل عملية تجميع الأنابيب صعبة.

(2) تتضمن مجموعة أنابيب تكييف الهواء ذات الضغط العالي/المنخفض أقواس تثبيت خاصة بها (مثبتة على الألواح الجانبية لجسم الطائرة والعوارض الطولية). فتحات التثبيت دائرية، مع وجود مساحة كافية لإزاحة فتحة المحور X. ونظرًا لمتطلبات التركيب الدقيق والتفاوتات التراكمية، قد لا تتطابق فتحات البراغي بشكل صحيح.

(3) تُوصَّل خطوط تبريد مكيف الهواء بواسطة براغي وصواميل. أثناء مرحلة النمذجة الأولية، قد لا تتوفر مساحة كافية لأدوات الربط (مثل مفاتيح الربط الهوائية). ويستمر التداخل حتى عند استخدام رؤوس ربط قصيرة كبديل لأدوات الربط.

(4) أثناء تركيب لوحة تثبيت وصلة الأنابيب، لا يمكن وضع زيت التبريد، مما يؤدي إلى تسرب غاز التبريد عند الانتهاء. يفتقر وصلة أنابيب التكييف ذات الضغط العالي والمنخفض إلى جزء خرطوم مرن، مما يجعل وصلة الأنابيب الصلبة صعبة وعرضة للتشوه.

(5) تصميم الأنابيب غير مثالي، مما يؤدي في كثير من الأحيان إلى مشاكل مثل الضوضاء غير الطبيعية وعدم كفاءة التجميع. على سبيل المثال، لا يحيط مسار الأنابيب بحجرة المحرك بشكل كافٍ، كما أن منفذ تعبئة مكيف الهواء منخفض جدًا بحيث لا يسمح بإعادة التعبئة.

3. قيود التصميم لأنابيب تكييف الهواء والتبريد

قيود التصميم هي مواصفات ملزمة مستمدة من تجميع المشكلات المتكررة التي وُوجهت أثناء طرح نماذج المركبات الجديدة وتطويرها. وهي تُستخدم لتحديد المجالات التي تتطلب تحسينًا في تصميمات المنتجات اللاحقة. واستجابةً لمشكلات التجميع المذكورة آنفًا، تم وضع قيود التصميم التالية:

(1) يجب تحديد مادة الرغوة الموجودة داخل لوحة الضغط عند نقطة الاتصال بين مجموعة أنابيب تكييف الهواء ذات الضغط العالي/المنخفض وصمام التمدد HVAC على أنها مادة PUR، بسمك يفضل أن يكون أقل من 15 مم.

(2) في دعامة مجموعة أنابيب التكييف ذات الضغط العالي/المنخفض، يجب أن تكون جميع فتحات التثبيت، باستثناء فتحة التثبيت الرئيسية، بيضاوية الشكل في الاتجاه السيني (مثلاً 8×10، وفقًا لمواصفات البراغي) لاستيعاب التفاوتات التراكمية. يجب أن تتضمن نقاط توصيل الدعامة بهيكل السيارة وسائل منع الدوران (مثل مشابك القفل) لمنع دوران الدعامة أثناء شد البراغي، مما قد يتسبب في تشوه القناة. يجب وضع دعامات قناة التكييف على أجزاء أنابيب صلبة لتجنب خدش الخراطيم المرنة.

(3) أثناء تصميم البيانات الأولية، يجب مراعاة الخلوص التشغيلي عند إحكام ربط وصلات الأنابيب. عند استخدام مسدس التثبيت ذي الزاوية، يجب وضع رأس التثبيت على بعد أكثر من 85 مم من طرف المسمار؛ وعند استخدام مسدس التثبيت المستقيم، يجب وضع رأس التثبيت على بعد 40 مم من طرف المسمار.

(4) بالنسبة لوصلات الأنابيب، يجب أن يكون الطرف الذكري متجهًا للأعلى في الاتجاه Z (لا يُشترط ذلك في الاتجاه X) لتسهيل وضع زيت التبريد. يجب عدم توصيل الأنابيب الصلبة مباشرةً بأنابيب صلبة أخرى؛ يجب أن تتضمن إحدى الوصلات وصلة خرطوم مرنة. يجب ضمان إحكام الإغلاق عند الوصلة بشكل صحيح، كإضافة حشية مانعة للتسرب.

(5) يجب الحفاظ على خلوص بقطر 50 مم وارتفاع 250 مم فوق فتحتي تعبئة الضغط العالي والمنخفض في مجموعة أنابيب تكييف الهواء، بحيث يكون هذا الخلوص خاليًا من أي عوائق. بالإضافة إلى ذلك، يجب ترتيب المسافة بين فتحتي التعبئة بشكل مناسب (يتم تحديدها بناءً على حجم فوهة مسدس التعبئة).

خاتمة

تُلخص هذه الورقة البحثية المشكلات الشائعة التي تُواجَه أثناء التجميع النهائي لأنظمة أنابيب التبريد لوحدات تكييف الهواء في السيارات. ومن خلال تطبيق الهندسة المتزامنة خلال المراحل المبكرة من طرح الطرازات الجديدة، تم دمج قيود تحليل الحساسية في مرحلة التصميم. وقد ساهم هذا النهج في التخفيف من أوجه القصور في تصميم المنتج، وتحسين قابلية تصنيع عمليات التجميع النهائي، وخفض تكاليف الإنتاج للشركة. علاوة على ذلك، فإنه يُقدم إرشادات قيّمة لتطوير أنظمة أنابيب التبريد في طرازات المركبات المستقبلية.
