يجب أن يراعي التصميم ليس فقط عمليات التصنيع، بل أيضًا سهولة التجميع بالنسبة لمصنّع المعدات الأصلية. خلال مرحلة الإنتاج التجريبي لطراز سيارة جديد، ظهرت صعوبات متكررة في تجميع أنابيب تبريد مكيف الهواء، مما أدى إلى تكاليف باهظة لإجراء تعديلات لاحقة على التصميم. من خلال دمج الهندسة المتزامنة في عملية التجميع النهائية، تم تطبيق تحليل التجميع الافتراضي وقيود التصميم أثناء تطوير أنابيب تبريد مكيف الهواء. وقد ساهم ذلك بشكل فعال في خفض تكاليف الإنتاج خلال عملية التصنيع وتحسين كفاءة الإنتاج. تُوجز هذه الورقة البحثية بإيجاز مشكلات التجميع والتصميم التي وُوجهت في تحليل الهندسة المتزامنة لأنابيب تبريد مكيف الهواء، إلى جانب حلولها، وتقدم إرشادات قيّمة لتطوير أنابيب تبريد مكيف الهواء في طرازات السيارات الجديدة.

أولاً: مقدمة في الهندسة المتزامنة للتجميع النهائي

الهندسة المتزامنة للتجميع النهائي هي عملية يتم فيها دمج عمليات التجميع النهائي في مرحلة تصميم وتطوير المركبات. وتشمل هذه العملية بشكل أساسي إجراء تحليلات لعمليات التجميع، بما في ذلك النماذج الرقمية وخطوط الإنتاج والمعدات وعمليات التجميع، وتقديم تعديلات عملية قابلة للتطبيق لدعم التصميم. هدفها الرئيسي هو مراجعة المشكلات في تصميم المنتج خلال مرحلتي تصميم الرسومات وإنشاء النماذج الرقمية، واتخاذ تدابير فعالة مسبقًا لمعالجة المشكلات المحتملة التي قد تنشأ أثناء تنفيذ العملية، مما يضمن أن يكون نموذج المركبة الجديد قابلاً للإنتاج ومتوافقًا مع المعدات والأدوات.

ثانياً: تجميع وتصميم أنابيب تكييف الهواء

1. مكونات نظام تكييف الهواء وأنابيب التبريد في حجرة المحرك الأمامية

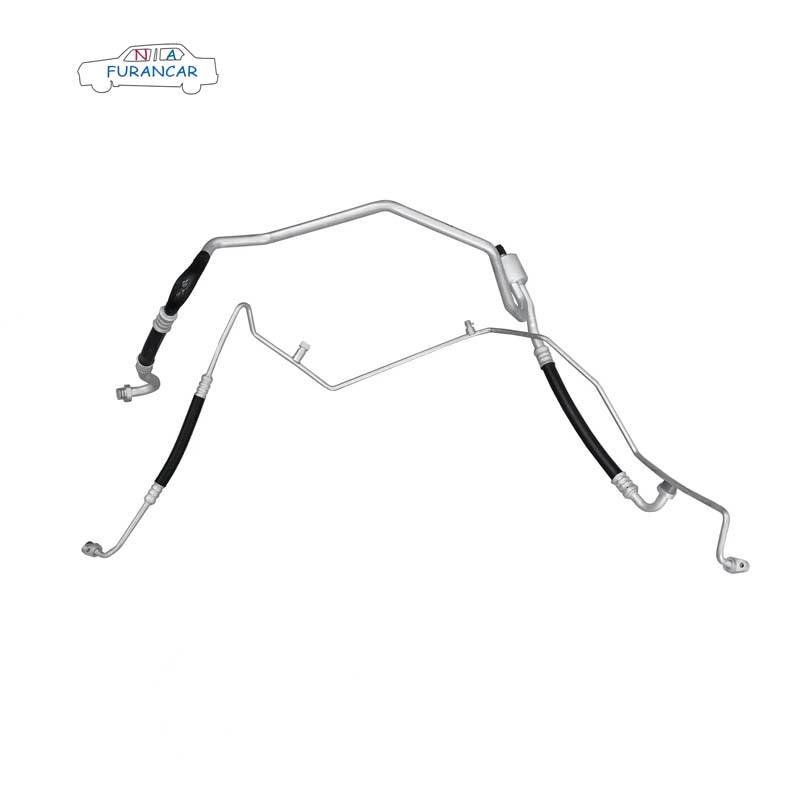

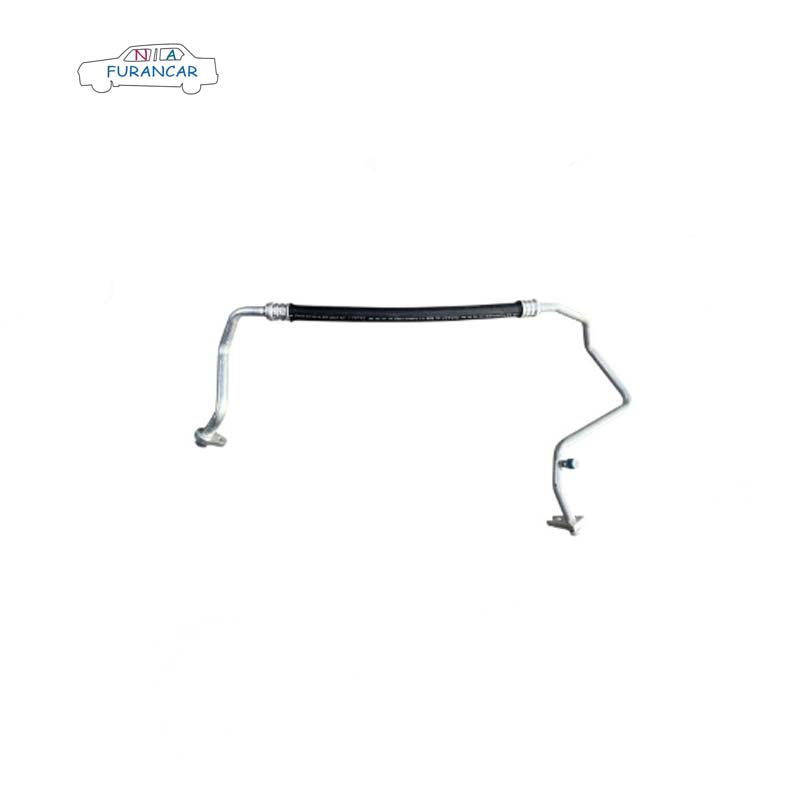

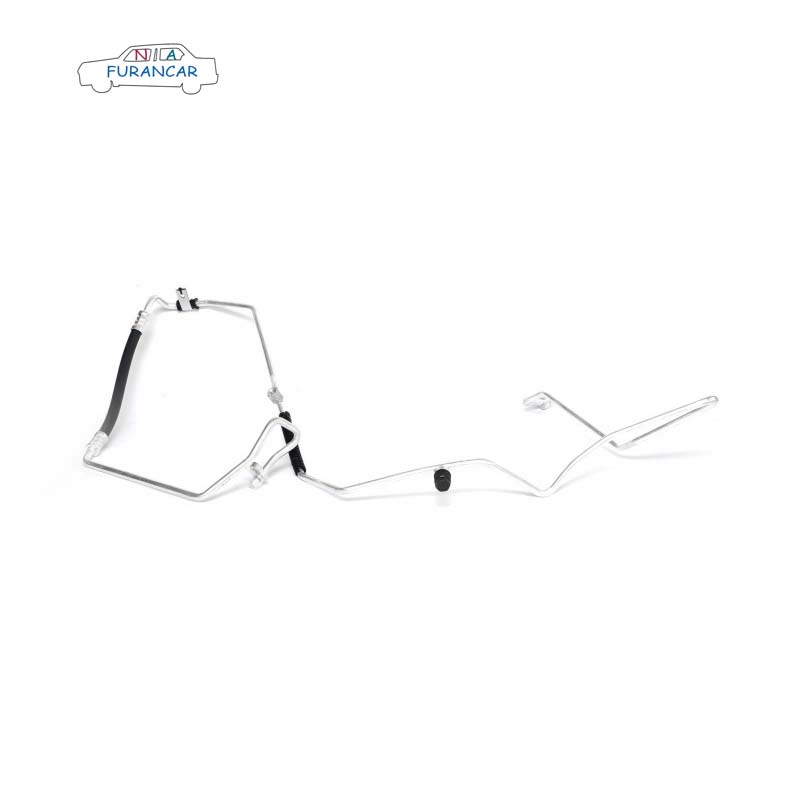

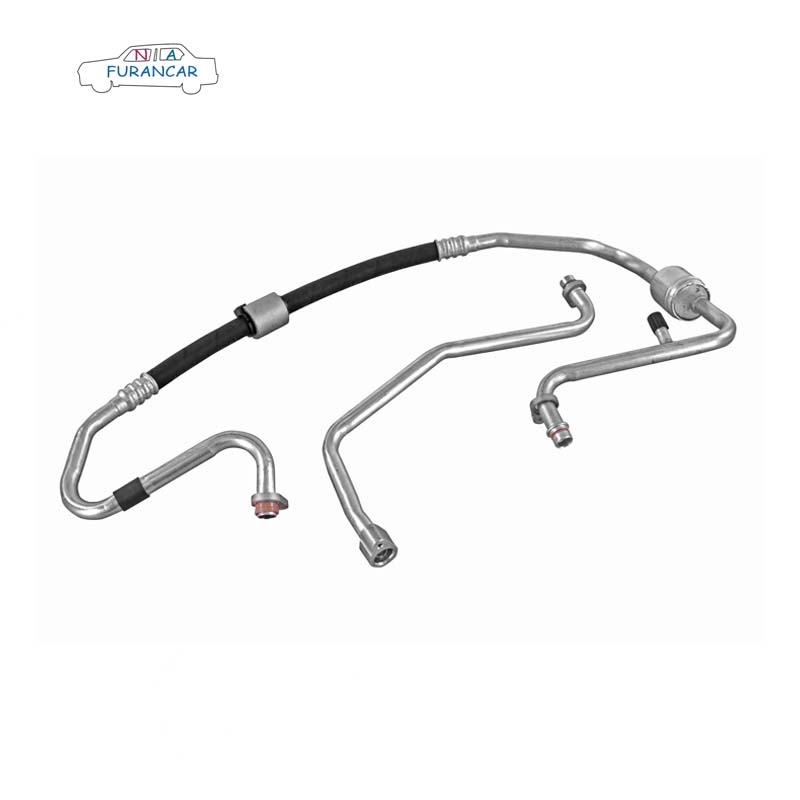

تتألف أنابيب التبريد الخاصة بتكييف الهواء بشكل أساسي من مجموعة أنابيب تكييف الهواء ذات الضغط العالي والمنخفض، ومجموعة أنابيب عادم تكييف الهواء II، ومجموعة أنابيب عادم تكييف الهواء I (والتي يمكن دمجها مع مجموعة أنابيب عادم تكييف الهواء II، اعتمادًا على اعتبارات التجميع)، ومجموعة أنابيب تكييف الهواء ذات الضغط المنخفض I، ومجموعة أنابيب تكييف الهواء ذات الضغط العالي I (والتي يمكن دمجها مع مجموعة أنابيب تكييف الهواء ذات الضغط العالي والمنخفض، اعتمادًا على اعتبارات التجميع).

2. مشاكل في تصميم وتجميع أنابيب تبريد مكيف الهواء

(1) عند نقطة الاتصال بين مجموعة أنابيب الضغط العالي والمنخفض وصمام التمدد الخاص بنظام التدفئة والتهوية وتكييف الهواء، تكون الحشوة الرغوية الموجودة على المشابك المتصلة بالأنابيب سميكة وصلبة للغاية، مما يتسبب في تداخل مفرط مع اللوحة الأمامية ويجعل تركيب الأنابيب صعبًا.

(2) تأتي مجموعة أنابيب تكييف الهواء ذات الضغط العالي والمنخفض مزودة بأقواس تثبيت خاصة بها (مثبتة على الألواح الجانبية لحجرة المحرك والعوارض الطولية). الفتحات دائرية، لكن هامش الإزاحة المسموح به في الاتجاه السيني صغير جدًا؛ ونظرًا لتداخل دقة التركيب والتفاوتات التراكمية، لا يمكن محاذاة ثقوب البراغي.

(3) يتم توصيل أنابيب تبريد مكيف الهواء باستخدام البراغي والصواميل؛ أثناء مرحلة النمذجة الأولية، لا توجد مساحة عمل كافية لأدوات الربط (مثل مفتاح الربط اللاسلكي). ويستمر هذا التداخل حتى عند استخدام مقبس أقصر.

(4) لا يمكن وضع زيت التبريد على المشابك أثناء تركيب وصلات الأنابيب، ويحدث تسرب للمبرد بمجرد اكتمال التركيب. لا يوجد خرطوم مرن يربط بين مجموعات أنابيب الضغط العالي والمنخفض ومجموعة أنابيب الضغط العالي؛ فالأنابيب الصلبة يصعب توصيلها وعرضة للتشوه.

(5) تصميم الأنابيب ليس جيدًا بما فيه الكفاية، مما يؤدي إلى مشاكل متكررة مثل الضوضاء غير الطبيعية وضعف بيئة العمل في التجميع؛ على سبيل المثال، لا تمر الأنابيب بالقرب من حجرة المحرك، ومنفذ تعبئة مكيف الهواء منخفض جدًا بحيث لا يسمح بإعادة التعبئة.

3. قيود التصميم لأنابيب تبريد مكيفات الهواء

قيود التصميم هي إرشادات مستمدة من مجموعة من المشكلات الشائعة التي تُواجَه أثناء طرح نماذج المركبات الجديدة وعملية تصميم النماذج الأولية؛ وتهدف إلى تحديد المجالات التي تتطلب تحسينًا في تصميمات المنتجات اللاحقة. واستجابةً لمشكلات التجميع المذكورة أعلاه، تم وضع قيود التصميم التالية.

(1) يجب أن تكون الرغوة المستخدمة في لوحة التثبيت عند نقطة الاتصال بين مجموعة أنابيب التكييف ذات الضغط العالي والمنخفض وصمام التمدد HVAC مصنوعة من مادة PUR، بسمك يفضل أن يكون أقل من 15 مم.

(2) باستثناء فتحات التثبيت الرئيسية، يجب أن تكون جميع الفتحات الموجودة في دعامات أنابيب تكييف الهواء ذات الضغط العالي والمنخفض بيضاوية الشكل في الاتجاه السيني (مثلاً 8×10، حسب مواصفات البرغي)، وذلك لاستيعاب التفاوتات التراكمية. يجب توفير آلية تقييد دورانية (مثل مشبك قفل) عند نقطة اتصال الدعامة بهيكل السيارة لمنعها من الدوران عند شد البراغي، مما قد يتسبب في تشوه الأنابيب. يجب تصميم دعامات أنابيب تكييف الهواء بحيث تُركّب على أجزاء الأنابيب الصلبة لتجنب خدش الخراطيم المرنة.

(3) عند تصميم النظام، يجب مراعاة مساحة العمل اللازمة لتشغيل أدوات تثبيت وصلات الأنابيب. عند استخدام مسدس برشام بزاوية، يجب أن تكون المسافة بين رأس البرشام ونهاية المسمار أكبر من 85 مم؛ وعند استخدام مسدس برشام مستقيم، يجب أن تكون المسافة بين رأس البرشام ونهاية المسمار 40 مم.

(4) يجب أن يكون الطرف الذكري لوصلات الأنابيب متجهًا للأعلى في الاتجاه Z (لا يُشترط الاتجاه X) لتسهيل وضع زيت التبريد. لا يجوز توصيل الأنابيب الصلبة ببعضها مباشرةً؛ بل يجب استخدام خرطوم مرن كوصلة وسيطة، ويجب إحكام إغلاق الوصلة جيدًا، على سبيل المثال بتركيب حشية مانعة للتسرب.

(5) يجب أن تكون هناك مساحة خالية بقطر 50 مم وارتفاع 250 مم فوق فتحات التعبئة ذات الضغط العالي والمنخفض في مجموعات أنابيب التكييف ذات الضغط العالي والمنخفض. علاوة على ذلك، يجب أن تكون المسافة بين فتحات التعبئة ذات الضغط العالي والمنخفض مناسبة (بحسب حجم فوهة التعبئة).

ثالثًا: الخاتمة

تُلخص هذه الورقة البحثية المشكلات الشائعة التي تُواجَه أثناء التجميع النهائي لنظام أنابيب التبريد لوحدة تكييف هواء مُحددة في السيارات. وقد ساهم دمج قيود تحليل الحساسية في مرحلة التصميم من خلال الهندسة المتزامنة خلال المراحل الأولى من طرح الطراز الجديد في تقليل أوجه القصور في التصميم، وتحسين قابلية تصنيع عملية التجميع النهائي، وخفض تكاليف الإنتاج للشركة. علاوة على ذلك، تُقدم هذه الورقة إرشادات قيّمة لتطوير أنظمة أنابيب التبريد لطرازات المركبات الجديدة.
